Das 3D-Druck-ABC – X, Y, Z die Achsen im 3D-Druck
Wer im 3D-Druck präzise Ergebnisse will, muss seine Achsen verstehen. Die X-, Y- und Z-Achse sind das Fundament jeder Bewegung – sie bestimmen, wie exakt dein Druckkopf oder Druckbett sich im Raum bewegt. Nur wenn alle drei perfekt zusammenspielen, entstehen glatte Oberflächen, saubere Kanten und maßhaltige Bauteile.

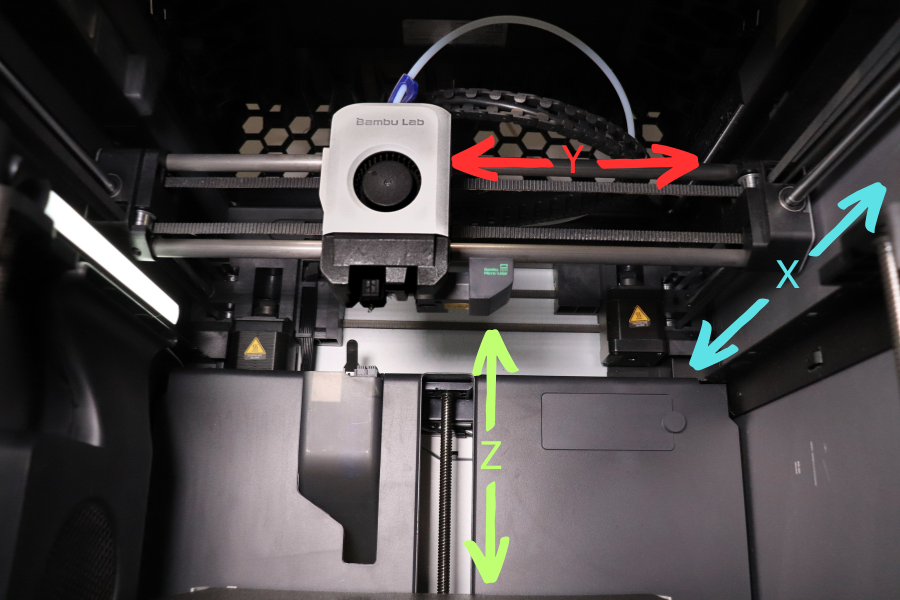

X-, Y- und Z-Achse – das Herz der Bewegung
X-Achse: bewegt den Druckkopf von links nach rechts.
Y-Achse: sorgt für die Bewegung vor und zurück.
Z-Achse: hebt oder senkt den Druckkopf in der Höhe, also Schicht für Schicht.
Diese drei Bewegungsrichtungen bilden gemeinsam den 3D-Raum, in dem das Modell aufgebaut wird. Jede Abweichung oder Unstimmigkeit – egal ob mechanisch oder softwareseitig – führt direkt zu sichtbaren Fehlern wie Layer-Shifts, Ungleichmäßigkeiten oder Maßabweichungen.
Unterschied: Bettschubser vs. CoreXY
Bettschubser-Drucker (z. B. Creality Ender, Anycubic Kobra, Bambu A1 & A1Mini) bewegen das Druckbett in der Y-Achse und den Druckkopf in der X- und Z-Achse.
Das ist einfach, günstig und robust – aber bei schnellen Bewegungen kann das schwere Bett zu Schwingungen führen, was die Druckqualität bei höheren Geschwindigkeiten beeinträchtigt.
CoreXY-Drucker (z. B. Bambu Lab X1C, H2D, P2S oder die Creality K1 & K2 Serie) arbeiten anders:
Hier bleibt das Bett meist stationär oder bewegt sich nur auf der Z-Achse, während die X- und Y-Bewegung über zwei gekreuzte Riemen erfolgt.
Vorteil: leichterer Druckkopf, höhere Geschwindigkeit, präzisere Bewegungen – ideal für anspruchsvolle Bauteile und gleichmäßige Oberflächen.
Kurz gesagt:
Bettschubser = stabil & simpel
CoreXY = schnell & präzise
Antriebsarten der Achsen
Riemenantrieb (X/Y):
Gängig bei fast allen modernen FDM-Druckern. Er ermöglicht schnelle Bewegungen, muss aber regelmäßig gespannt und geprüft werden, um saubere Ergebnisse zu liefern.
Spindelantrieb (Z):
Die Z-Achse wird meist über Trapez- oder Gewindespindeln bewegt. Das sorgt für hohe Präzision, ist aber langsamer.
Bei Dual-Z-Systemen wird die Plattform über zwei Spindeln geführt – das verhindert Verkanten und sorgt für gleichmäßige Layer.
Kalibrierung und Justage
Eine korrekte Achsenkalibrierung ist entscheidend:
-
Mechanische Kontrolle: Prüfe, ob alle Riemen straff sitzen, Spindeln sauber laufen und die Achsen parallel stehen.
-
Schmierstellen pflegen: Führungsstangen und Lager leicht fetten, um Reibung zu minimieren.
-
X/Y/Z-Tests drucken: Würfel oder Kalibrierungsobjekte helfen, Achsenabweichungen sichtbar zu machen.
-
Z-Offset feinjustieren: Der erste Layer steht und fällt mit dem Abstand zwischen Düse und Bett.
Zusammenarbeit der Achsen – Präzision im Zusammenspiel
Jede Achse hängt von den anderen ab. Wenn die X-Achse zu locker läuft oder die Z-Achse minimal verkantet, wirkt sich das direkt auf die Y-Bewegung aus. Das Ergebnis sind Schwingungen oder sichtbare Moiré-Muster in der Oberfläche.
Moderne Drucker wie der Bambu Lab X1C oder A1 gleichen diese Effekte aktiv aus – dank Sensoren, automatischem Kalibrierungssystem und präzisen Steppern.
Aber selbst bei günstigeren Druckern gilt: Eine saubere mechanische Justage ist die Basis für Top-Ergebnisse – egal, ob PLA, PETG oder technische Filamente wie ESD-Material4Print-Filamente verwendet werden.
Fazit
Die X-, Y- und Z-Achse sind die stillen Helden jedes FDM-Druckers. Nur wenn sie perfekt zusammenspielen, liefern sie die Maßhaltigkeit und Oberflächenqualität, die man von professionellen Druckern erwartet.
